HL精密度電流互感器
- 說明書下載：???
- 型號：???HL
產品簡介
精密度電流互感器主要適用于電力、計量或廠礦單位，作為標準用來檢定電流互感器、電流表、電能表和功率表，也作為擴大量限裝置，用來精密測量電流、電能和功率。
我公司精密電流互感器有兩種結構系列:HL系列精密電流互感器為便攜式,不帶升流器,體積小,重量輕,適用于現場;HLS系列精密電流互感器自帶升流器,接線簡便,適用于實驗室。
—————————————————————————————————————————————————————

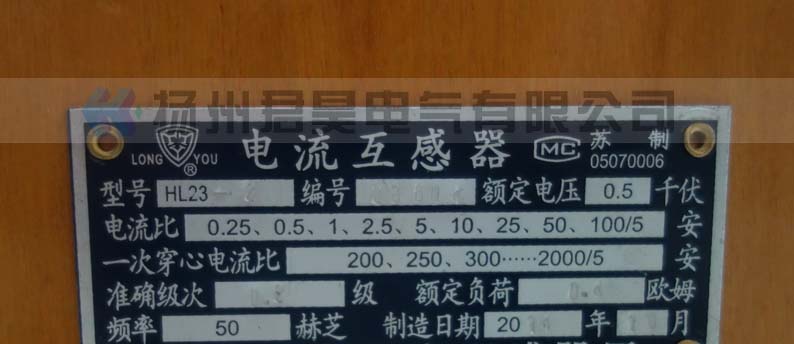

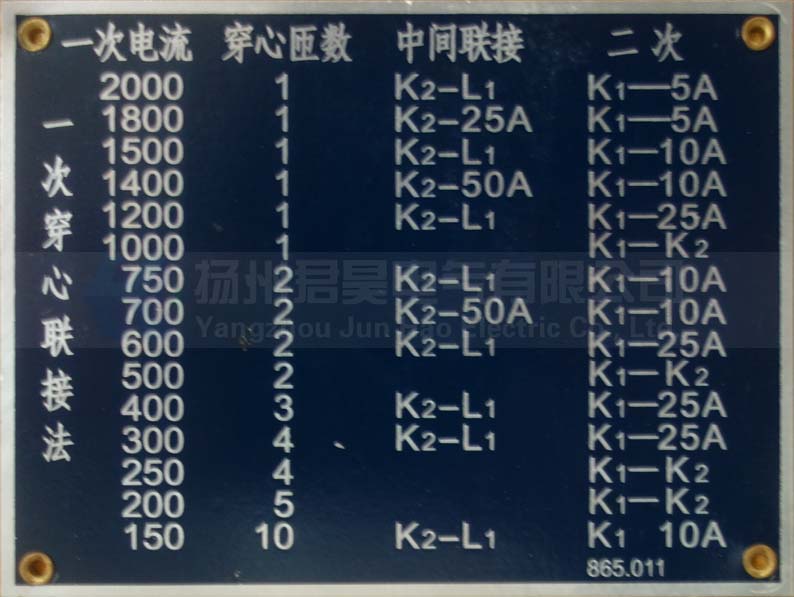

HL23-2產品參數
|
一次電流 |
穿心匝數 |
中間聯接 |
二次 |
|
2000 |
1 |
K2-L1 |
K1-5A |
|
1800 |
1 |
K2-25A |
K1-5A |
|
1500 |
1 |
K2-L1 |
K1-10A |
|
1400 |
1 |
K2-50A |
K1-10A |
|
1200 |
1 |
K2-L1 |
K1-25A |
|
1000 |
1 |
|
K1-K2 |
|
750 |
2 |
K2-L1 |
K1-10A |
|
700 |
2 |
K2-50A |
K1-10A |
|
600 |
2 |
K2-L1 |
K1-25A |
|
500 |
2 |
|
K1-K2 |
|
400 |
3 |
K2-L1 |
K1-25A |
|
300 |
4 |
K2-L1 |
K1-25A |
|
250 |
4 |
|
K1-K2 |
|
200 |
5 |
|
K1-K2 |
|
150 |
10 |
K2-L1 |
K1 10A |
—————————————————————————————————————————————————————
系列產品參數一覽表
|
型號
|
主要技術指標
|
|||
|
標準度
等級 |
功率
因數 |
額定
負載（VA） |
初級電流(A) |
|
|
HL1
|
0.2
|
0.8
|
5
|
固定：15，50 穿心：100-150-200-300-600 |
|
HL1A
|
0.1 |
0.8-1
|
10
|
固定：15，50 穿心：100-150-200-300-600 |
|
HL2
|
0.2
|
0.8
|
10
|
100-150-200-250-300-400-500-600-750-800-1000-1200-1500-2000 |
|
HL3
|
0.2
|
0.8
|
10
|
0.5-1-2-5-10-20-50 |
|
HL5-1
|
0.1
|
0.8或1
|
5
|
5-6-7.5-10-15-20-25-30-40-50-60-75-100-150-200-250-300-500-600-750-800-1000 |
|
HL16
|
0.1
|
0.8-1
|
10
|
300-400-500-600-750-1000-1500-2000-3000-4000 |
|
HL18
|
0.1
|
0.8-1
|
5
|
5-6-7.5-10-15-20-25-30-40-50-60-75-100-150-200-250-300-400-500 |
|
HL19
|
0.1
|
0.8-1
|
5
|
500-600-750-800-1000-2000-3000-4000-5000 |
|
HL23
|
0.1
|
0.8或1
|
5
|
0.5-1-2.5-5-10-25-50-100-150-200-250-300-400-500-600-700-750-1000-1200-1400-1500-1800-2000 |
|
HL23-1
|
0.2
|
0.8
|
10
|
0.5-1-2.5-5-10-25-50-100-150-200-250-300-400-500-600-700-750-1000-1200-1400-1500-1800-2000 |
|
HL23-2
|
5-10-25-50-100-150-200-250-300-400-500-600-700-750-1000-1200-1400-1500-1800-2000 |
|||
|
HL23-3
|
15-30-50-75-150-200-300-400-600-700-800-1200-1400-1600 |
|||
|
HL23-4
|
10-25-50-100-150-200-250-300-400-500-600-700-750-1000-1200-1400 |
|||
|
HL23-5
|
0.25-0.5-1-2.5-5-10-25-50-100-150-200-250-300-400-500-600-700-750-900-1000-1200-1400-1500-1800-2000 |
|||
|
HL23-9
|
0.1
|
0.8
|
10
|
0.1-0.25-0.5-1-2.5-5-10-25-50-100 |
|
HL24-1
|
0.2
|
0.8
|
10
|
10-25-50-100-150-200-300-600 |
|
HL24-2
|
10-25-50-100-200-250-500-1000 |
|||
|
HL24-1A
|
0.1
|
10-25-50-100-150-200-300-600 |
||
|
HL24-2A
|
10-25-50-100-200-250-500-1000 |
|||
|
0.5-1-2-2.5-5-10-15-20-25-30-50-75-100 |
||||
|
HL32-1
|
0.1
|
0.8-1
|
5
|
|
|
HL32-2
|
10
|
0.5-2-2.5-5-10-15-20-25-30-50-75-100 |
||
|
HL34
|
0.02
|
1
|
5
|
5-7.5-10-15-20-25-30-40-50-60-75-100-150-200-250-300 |
|
HL35
|
0.1
|
1
|
5
|
0.5-0.75-1-1.5-2-2.5-3-4-5-7.5-10-15-20-25-30-40-50-60-75-100-150-200-250-300 |
|
HL35-1
|
0.1
|
0.8-1
|
10
|
0.5-0.75-1-1.5-2-2.5-3-4-5-7.5-10-15-20-25-30-40-50-75-100 |
|
HL35-2
|
5-7.5-10-15-20-25-30-40-50-60-75-80-100-120-150-200-250-300-400-500-600-750-800-1000-1500-2500-3000-4000-5000 |
|||
|
HL35-4
|
15-20-25-30-40-50-60-80-100-150-200-250-300-400-500-600 |
|||
|
HL36
|
0.2
|
0.8
|
10
|
100-150-200-250-300-400-500-600-750-800-1000-1200-1500-2000 |
|
HL36A
|
0.1
|
0.8
|
10
|
100-150-200-250-300-400-500-600-750-800-1000-1200-1500-2000 |
|
HL36-1
|
0.2
|
0.8
|
5
|
100-150-200-250-300-400-500-600-750-800-1000-1200-1500-2000（二次為1A） |
|
HL36-1A
|
0.1
|
0.8
|
5
|
100-150-200-250-300-400-500-600-750-800-1000-1200-1500-2000（二次為1A） |
|
HL37-4
|
0.2
|
0.8-1
|
10
|
15-20-25-30-40-50-60-80-100-150-200-250-300-400-500-600 |
|
HL41
|
0.1
|
0.8-1
|
5
|
0.1-0.15-0.2-0.25-0.3-0.4-0.5-0.6-0.75-1-1.5-2-2.5-3-4-5-6-7.5-10-15-20-25-30-40-50-60-75-80-100 |
|
HL42
|
0.2
|
0.8-1
|
5
|
0.1-0.15-0.2-0.25-0.3-0.4-0.5-0.6-0.75-1-1.5-2-2.5-3-4-5-7.5-10-15-20-25-30-40-50-75-80-100 |
|
HL50A
|
0.05
|
1
|
10
|
5-7.5-10-15-20-25-30-40-50-60-75-80-100-120-150-200-250-300-400-500-600-750-800-1000-1200-1500-2000-2500-3000-4000-5000-6000-7500-8000-10000 |
|
HL55
|
0.2
|
0.8-1
|
5
|
端子：10-20-50 穿芯：100-150-200-300-600 |
|
HL55A
|
0.1
|
0.8-1
|
5
|
端子：10-20-50 穿芯：100-150-200-300-600 |
|
HL55-1
|
0.2
|
0.8-1
|
5
|
端子：10-20-50 穿芯：100-150-200-300-600 (二次為1A) |
|
HL55-1A
|
0.1
|
0.8-1
|
5
|
端子：10-20-50 穿芯：100-150-200-300-600 (二次為1A) |
|
HL55T
|
0.2
|
0.2
|
5
|
端子：5-20-100 穿芯：200-300-600 |
|
0.1-0.15-0.2-0.25-0.3-0.4-0.5-0.6-0.75-1-1.5-2-2.5-3-4-5-6-7.5-10-15-20-25-30-40-50-60-75-80-100 |
||||
|
HL79
|
0.05
|
0.8
|
5
|
|
|
7.5
|
||||
|
HL79-1
|
1
|
5/7.5
|
0.1-0.15-0.2-0.25-0.3-0.4-0.5-0.6-0.75-1-1.5-2-2.5-3-4-5-6-7.5-10-15-20-25-30-40-50-60-75-80-100 |
|
|
HL79-2
|
0.8-1
|
5
|
0.1-0.15-0.25-0.3-0.4-0.5-0.6-0.75-1-1.5-2-2.5-3-4-5-6-7.5-10-15-20-25-30-40-50-60-75-80-100 |
|
|
HL79-3
|
1
|
5
|
5-7.5-10-15-20-25-30-40-50-60-75-100-150-200-250-300 |
|
|
HL79-4
|
5 |
5-7.5-10-15-20-25-30-40-50-60-75-80-100-120-150-200-250-300-400-500-600-750-800-1000-1500-2000-2500-3000-4000-5000 |
||
|
10
|
||||
|
HL79-5
|
10
|
0.1-0.15-0.2-0.25-0.3-0.4-0.5-0.6-0.75-1-1.5-2-2.5-3-4-5-6-7.5-10-15-20-30-40-50-60-75-80-100 |
||
|
0.1-0.15-0.2-0.25-0.3-0.4-0.5-0.6-0.75-1-1.5-2-2.5-3-4-5-6-7.5-10-15-20-25-30-40-50-60-75-80-100 |
||||
|
HL94
|
0.02
|
0.8
|
5 |
|
|
7.5
|
||||
|
HL94-1
|
1
|
5
|
0.1-0.15-0.2-0.25-0.3-0.4-0.5-0.6-0.75-1-1.5-2-2.5-3-4-5-6-7.5-10-15-20-25-30-40-50-60-75-80-100 |
|
|
HL94-2
|
0.8或1
|
10
|
0.1-0.15-0.2-0.25-0.3-0.4-0.5-0.6-0.75-1-1.5-2-2.5-3-4-5-6-7.5-10-15-20-25-30-40-50-60-75-80-100 | |
|
HL94-3
|
|
0.8-1
|
5
|
0.1-0.15-0.2-0.25-0.3-0.4-0.5-0.6-0.75-1-1.5-2-2.5-3-4-5-6-7.5-10-15-20-25-30-40-50-60-75-80-100 |
|
HL94A
|
0.01
|
0.8
|
5
|
0.1-0.15-0.2-0.25-0.3-0.4-0.5-0.6-0.75-1-1.5-2-2.5-3-4-5-6-7.5-10-15-20-25-30-40-50-60-75-80-100 |
|
HL94B
|
1
|
7.5
|
0.1-0.15-0.2-0.25-0.3-0.4-0.5-0.6-0.75-1-1.5-2-3-4-5-6-7.5-10-15-20-30-40-50-60-75-80-100 | |
|
HLS3
|
0.1
|
0.8
|
5
|
5A-1000A（100A以上穿芯，自帶升流器） |
|
HLS5
|
0.1
|
0.5
|
5
|
5A-2000A（500A以上穿芯，自帶升流器） |
